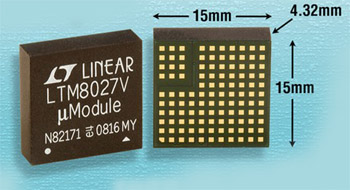

LTM8027aLinear Technology Corporation présente le LTM8027, un système complet régulateur DC/DC µModule en un boîtier, 4 A, pouvant fonctionner sur une alimentation de 60 V sans aucune protection en entrée. Le LTM8027 inclut l’inductance, les commutateurs de puissance, le régulateur à découpage et tous les composants nécessaires dans un petit boîtier plastique LGA (Land Grid Array), de 2,6 g, 15 mm x 15 mm x 4,32 mm.

Le composant peut réguler une tension de sortie de 2,5 V à 24 V, à partir d’une tension d’entrée, de 4,5 V à 60 V (65 V maximum absolu). La gamme de tensions bien définie du LTM8027 fait de lui un régulateur convenant aux dispositifs 12 V et 24 V de l’automobile et aux équipements lourds comme les robots de l’industrie, les télécommunications 48 V, ainsi que les systèmes de contrôle de l’avionique et industriels.

La fréquence de fonctionnement du LTM8027 peut être réglée de  100 kHz à 500 kHz avec une résistance ou peut être synchronisée à une horloge externe, afin d’optimiser le rendement pour un rapport tension d’entrée sur tension de sortie donné, ou pour empêcher le composant d’interférer avec la fréquence de fonctionnement d’un système sensible. En raison de la commutation synchronisée des MOSFET internes, le LTM8027 peut fournir 4 A sous 12 V en sortie à partir d’une tension d’entrée de 24 V, avec un rendement de 93%. Le composant ne consomme que 10 µA à l’arrêt.

Le LTM8027 est présenté dans les classes de températures – 40°C à 125°C et – 55°C à 125°C. Pour plus d’informations, visitez le site www.linear.com

régulateur DC/DC µModule, abaisseur, 60 V en entrée, 4 A

régulateur DC/DC µModule, abaisseur, 60 V en entrée, 4 A

Résumé des caractéristiques : LTM8027

* Système complet régulateur à découpage, abaisseur, 4 A, 60 V en entrée, en un boîtier
* Petit boîtier LGA, 15 mm x 15 mm x 4,32 mm, pour montage en surface
* 4,5 V £ Ventrée £ 60 V, 2,5 V £ Vsortie £ 24 V
* Fréquence de commutation réglable par résistance ou synchronisée à une horloge de 100 kHz à 500 kHz.
