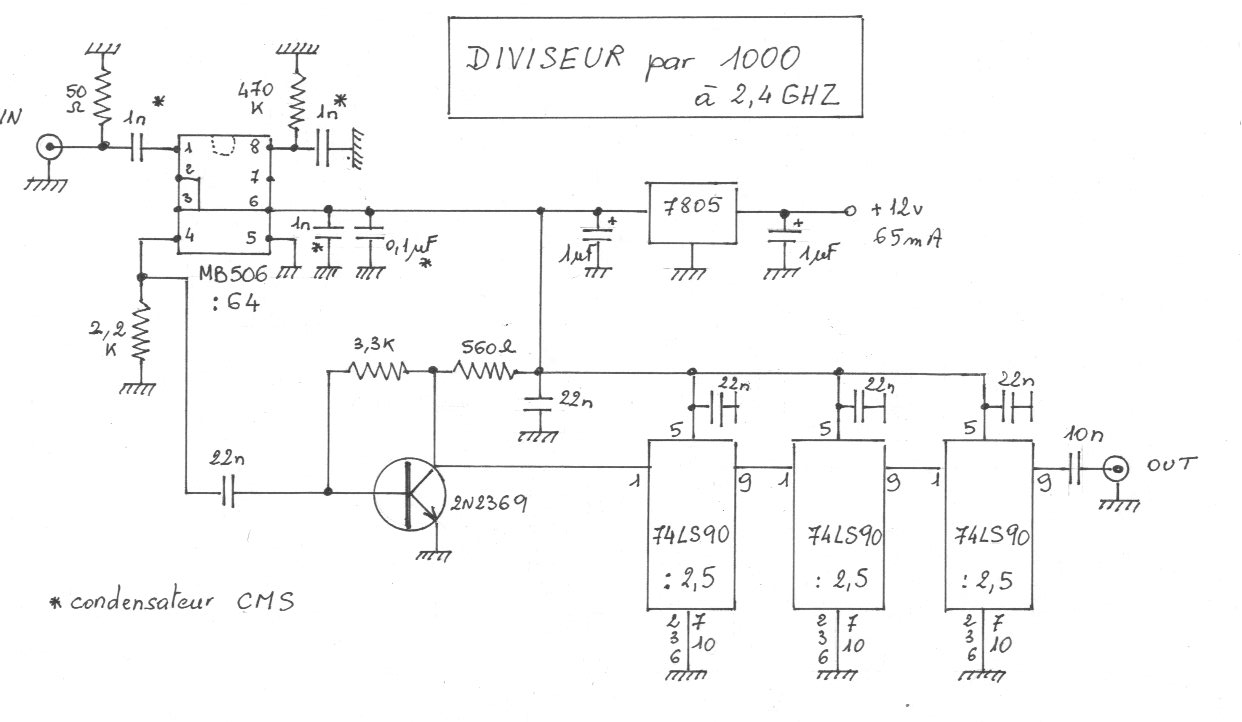

Le circuit MB506, généralement utilisé pour la synthèse de fréquence, divise le signal par 64. La mise en forme des signaux est effectué par le 2N2369, suivent ensuite trois diviseurs par 2.5

diviseur

Datasheet MB506

Source: f6feo | CC
